جدول وزن تیرآهن
ماشین حساب محاسبه وزن تیر آهن
جدول وزن تیرآهن لانه زنبوری
وزن هر شاخه تیرآهن لانه زنبوری با توجه به ضخامت و سایز این محصول مشخص می‌شود. وزن یک شاخه تیرآهن لانه زنبوری برای سایز 12 تا 30 در جدول زیر برای کاربران گرامی ارائه شده است.
| سایز | وزن هر شاخه (kg) |
|---|---|
| 12 | 125 |
| 14 | 155 |
| 16 | 195 |
| 18 | 225 |
| 20 | 275 |
| 22 | 325 |
| 24 | 375 |
| 27 | 425 |
| 30 | 507 |
جدول وزن تيرآهن معمولی ( IPE )

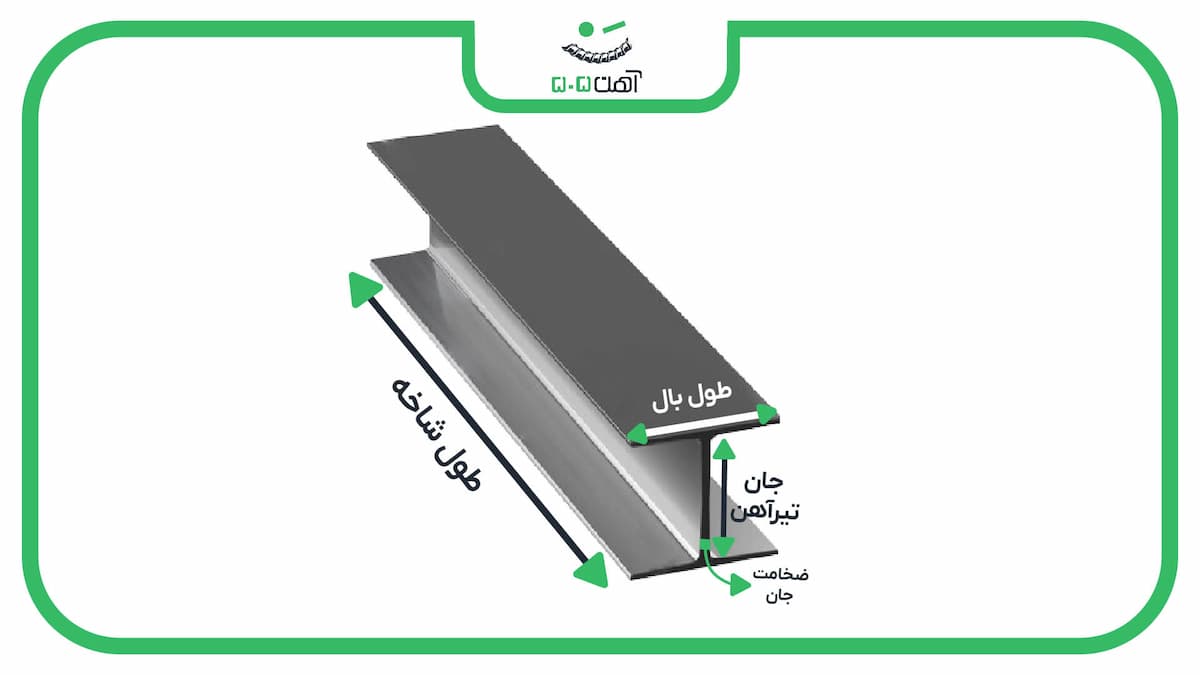

تیرآهن نوع IPE یا تیرآهن نوع I محبوب‌ترین نوع تیرآهن در ایران بوده و ضخامت جان آن کم‌تر و عرض بال آن بیشتر از تیرآهن نوع نرمال می‌باشد. این نوع تیرها در ایران و اروپا تولید می‌شوند و شکل آنها مانند I است و ضخامت بال‌های آن تغییر پذیر نیست. برای نمایش دادن این نوع پروفیل در نقشه‌ها از علامت اختصاری به همراه اندازه ارتفاع استفاده می‌گردد. به طور مثال IPE20 به معنی پروفیل I شکل است که دارای ارتفاع 20 سانتی متر می‌باشد. در ادامه جدول وزن تیرآهن IPE برای شما عزیزان آورده شده است.
| سايز تيرآهن | وزن شاخه 12متري(kg) | وزن شاخه 1 متری (kg) | ارتفاع | عرض بال | ضخامت جان | ضخامت بال | بیشتر |
|---|---|---|---|---|---|---|---|
| 8 | 72 | ||||||
| 10 | 98 | ||||||
| 12 | 125 | 10.4 | 120 | 64 | 4.4 | 6.3 | |
| 14 | 155 | 12.9 | 140 | 73 | 4.7 | 6.9 |
جدول وزن هاش بال پهن 12 متری
| سايز هاش | وزن شاخه سبک (kg) | وزن شاخه سنگين (kg) |
|---|---|---|
| 10 | 201 | 245 |
| 12 | 239 | 321 |
| 14 | 297 | 405 |
| 16 | 365 | 512 |
جدول وزن هاش سنگين عريض ( IPBU-HE-M )
| سایز تیرآهن | وزن هر شاخه 12 متری (kg) |
|---|---|
| 10 | 501.6 |
| 12 | 625.2 |
| 14 | 758.4 |
| 16 | 914.4 |
| 18 | 1066.8 |
وزن تیرآهن اصفهان
| سایز | کارخانه | وزن هر شاخه 12 متری (kg) |
|---|---|---|
| 12 | تیرآهن ذوب آهن اصفهان | 125 |
| 14 | تیرآهن ذوب آهن اصفهان | 155 |
| 16 | تیرآهن ذوب آهن اصفهان | 190 |
| 18 | تیرآهن ذوب آهن اصفهان | 226 |
| 20 | تیرآهن ذوب آهن اصفهان | 269 |
| 22 | تیرآهن ذوب آهن اصفهان | 315 |
| 24 | تیرآهن ذوب آهن اصفهان | 369 |
فرمول و نحوه محاسبه وزن تیرآهن
برای محاسبه وزن تیرآهن ۱۶، 14 و سایر ابعاد می‌توان از سه روش کلی استفاده نمود. این روش‌ها شامل استفاده از جدول وزنی تیرآهن، استفاده از جدول اشتال تیرآهن و استفاده از چگالی آهن هستند. همچنین با استفاده از فرمول محاسبه وزن تیرآهن نیز می‌توان به وزن این محصول دسترسی یافت. در ادامه به بررسی دقیق‌تر این روش‌ها خواهیم پرداخت. برای محاسبه وزن تیرآهن‌های مختلف موجود در بازار فرمول‌های خاصی وجود دارد که در ادامه آنها را بررسی خواهیم کرد.
فرمول محاسبه وزن تیرآهن لانه زنبوری
تیرآهن لانه زنبوری نوعی از تیرآهن می‌باشد که به منظور افزایش مقاومت خمشی در تیرهای نرمال آنها را به شکل لانه زنبور برش داده، از هم باز کرده و سپس مجددا به هم جوش می‌دهند و تیر جدیدی با ظرفیت بالاتر را تولید می‌نمایند. این تیرها در محل تکیه گاه و وسط دهانه برحسب نظر مهندس سازه با ورق تقویت می‌شوند و به صورت تکی یا جفتی در تیر ریزی ساختمان‌ها به کار برده می‌شوند. برای محاسبه وزن تیرآهن لانه زنبوری از نوع CPE18 با طول 10 متر از فرمول زیر استفاده می‌شود:
طول تیر لانه زنبوری به متر× وزن یک متر (از جدول اشتال) = وزن نهایی تیر لانه زنبوری
وزن تیرآهن لانه زنبوری CPE = [10] (m) × [ (۱۰٫۳۳) = وزن مخصوص CPE18] (kg/m) = 103.30 kg
محاسبه وزن تیرآهن 18 به طول 6 متر چگونه است؟
وزن تیرآهن = طول تیرآهن * وزن مخصوص تیرآهن از جدول اشتال
محاسبه وزن تیرآهن لانه زنبوری 18 به طول 10 متر چگونه است؟
وزن تیرآهن لانه زنبوری = طول تیرآهن * وزن مخصوص تیرآهن از جدول اشتال
وزن یک شاخه تیرآهن ۱۴ چقدر است؟
به طور حدودی وزن تیرآهن 14 برابر 155 کیلوگرم است.
