مقدار تیرآهن در ساختمان سازی چگونه محاسبه می شود؟
مقدمه
تیرآهن با سطح مقطع های مختلف تولید و به بازار عرضه می شود. برای ایجاد مقاومت در قسمت های مختلف ساختمان سازی و نگهداری بار های وارده به عنوان ستون استفاده می شود. محاسبه مقدار تیرآهن ساختمان یکی از عواملی است که باید مورد توجه قرار گیرد و مصالح با حجم مشخص خریداری شود. علاوه بر ساختمان سازی در قسمت های مختلف صنعتی نیز از تیرآهن ها استفاده می شود. در صورتی که به مقدار مورد نیاز تیرآهن ها توجه نشود، ممکن است مصالح کم یا زیاد تر از حد مورد نیاز خریداری شود و در نتیجه در پرداخت هزینه ها مشکل به وجود می آید. در این مقاله قصد داریم به طور کامل به محاسبه مقدار تیرآهن ساختمان بپردازیم. پیشنهاد می کنیم ما را تا انتهای مقاله همراهی کنید.
فهرست
تیرآهن و کاربرد آن
محاسبه مقدار تیرآهن ساختمان
اهمیت محاسبه تیرآهن
خرید تیرآهن در اصفهان
تیرآهن و کاربرد آن

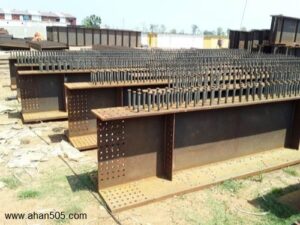

یکی از انواع مصالح فولادی پرکاربرد که در ساختمان سازی و صنعت و به خصوص در ساخت اسکلت فلزی مورد استفاده قرار می گیرد، تیرآهن است. معمولا برای تحمل بار به جای ستون از تیرآهن ها استفاده می شود. تیرآهن ها از دو بخش بال و جان تشکیل می شوند. وجود بال سازه را در برابر گشتاورهای خمشی و جان مقاومت سازه را در برابر نیروهای برشی افزایش می دهد. به دلیل افزایش مقاومتی که این مصالح دارند نمی توان از اهمیت آن در ساختمان سازی چشم پوشی کرد.
کاربرد تیرآهن ها
- در اسکلت های فولادی از انواع تیرآهن ها استفاده می شود.
- در برخی قسمت ها به جای ستون از تیرآهن ها مورد استفاده قرار می گیرند.
- از تیرآهن کرمیت به دلیل طولانی و باریک بودن برای ایجاد یک سطح نشیمنگاهی استفاده می شود.
- در ساختمان های بیش از یک طبقه به عنوان ستون یکپارچه از تیرآهن استفاده می کنند.
- تیرآهن ها به عنوان شاه تیر به ستون متصل می شوند.

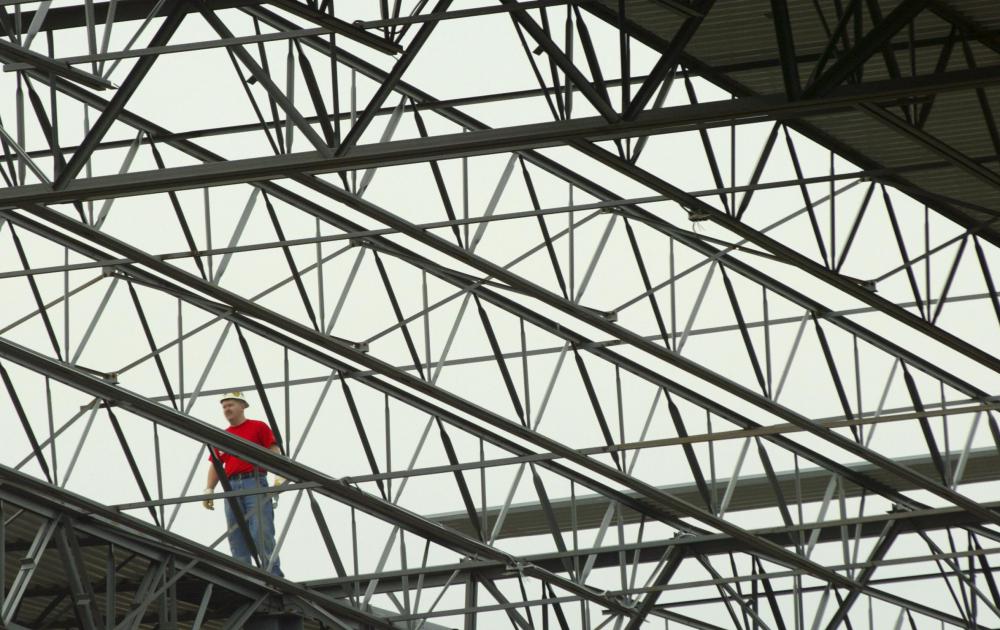

- در سقف سوله، ساخت انبار و… از تیرآهن ها به عنوان خرپا استفاده می شود.
مزایا و معایب استفاده از تیرآهن
مزایا
- استفاده از تیرآهن ها در سازه های مرتفع بسیار مناسب است.
- تیرآهن ها قابلیت این را دارند که قسمت های مختلف سازه را به هم متصل کنند.
- مقاومت بسیار بالا در برابر نیرو های برشی و گشتاور خمشی
- نصب و سرعت اجرای تیرآهن ها بسیار بالا است.
- می توان پس از تمام شدن سازه آن را توسعه داد.
- استفاده از تیرآهن ها طول عمر و دوام سازه را افزایش می دهند.
معایب
- در قسمت هایی که برای اتصال از جوشکاری استفاده می شود، ممکن است پس از مدتی در اثر بار وارده دچار خرابی شوند.
- مقاومت تیرآهن ها با زیاد شدن دما کاهش پیدا می کند.
- در صورتی که از پوشش های مناسب مانند پوشش اپوکسی و گالوانیزه برای تیرآهن ها استفاده نشود، در برابر خوردگی مقاومت آن ها کاهش پیدا می کند.
- کمانش در این مصالح زیاد اتفاق می افتد و همین امر به سازه آسیب می رساند.
محاسبه مقدار تیرآهن ساختمان
اولین موردی که باید در محاسبه ی تیرآهن مورد توجه قرار گیرد، وزن تیر آهن و محاسبه ی دقیق آن است. برای محاسبه ی وزن باید بدانید تیرآهن قرار است در چه نوع ساختمانی استفاده شود. مثلا در اسکلت فلزی وزن آرماتور سقف و وزن کلیه آهن آلات مصرفی برابر 70-40 کیلوگرم به ازای هر متر مکعب و برای سازه های بتنی با قاب خمشی و دیوار برشی در صورت حذف وزن آرماتور سقف میزان آهن آلات مصرفی به ازای هر متر مربع برابر با 60-35 کیلوگرم خواهد بود.
این اعداد حاصل تجربه هستند ولی بهتر است از محاسبات دقیق تر استفاده شود که در ادامه به نحوه محاسبه تیرآهن در ساختمان سازی می پردازیم.
برای محاسبه ی وزن هر شاخه تیرآهن از فرمول زیر استفاده می شود.
وزن تیرآهن = طول تیرآهن (متر) * وزن مخصوص تیرآهن (با توجه به جدول اشتال)
(IPB x 2)طول تیرآهن × وزن یک متر از جدول اشتال = وزن نهایی تیرآهن دوبل
1. محاسبه وزن با طول 12
وزن تیرآهن = 12 * (وزن مخصوص در جدول اشتال)
2. محاسبه وزن با طول 6
وزن تیرآهن = 6 * (وزن مخصوص در جدول اشتال)
3. تیرآهن لانه زنبوری
طول تیر لانه زنبوری به متر× وزن یک متر از جدول اشتال = وزن نهایی تیر لانه زنبوری
محاسبه وزن تیرآهن با داشتن چگالی
1000/[چگالی*طول*[(ضخامت جان*طول جان)+(ضخامت بال*عرض بال)]*2] = وزن یک شاخه تیرآهن
عوامل زیر در وزن تیرآهن ها تاثیرگذار هستند.
- تعداد سقف های مورد نیاز در اجرای سازه
- نوع سقف در سازه های بتنی و فولادی
- تعداد دهانه و مقدار آن
- فاصله ی بین ستون ها
- نوع و شکل پی ساختمانی
- نوع منطقه و میزان لرزه خیز بودن آن
- شکل و نوع قاب های ساخامانی که مورد استفاده قرار می گیرند.
- همگرا یا واگرا بودن بادبند ها در قسمت های مختلف سازه
در محاسبه ی تیرآهن ها مواردی باید مورد بررسی قرار گیرد که در ادامه به آن اشاره می کنیم.
- اگر قاب ساده و مهاربند همگرا باشد وزن اسکلت فلزی حدود 40 تا 70 کیلو گرم است.
- قاب های ساده با مهاربند واگرا دارای وزن 45 تا 80 کیلو گرم هستند.
- قاب های خمشی دارای وزن 60 تا 100 کیلو گرم هستند.
- اگر قاب خمشی ویژه مورد استفاده قرار گیرد وزن آن حدودا 70 تا 110 است.
- ترکیب قاب های خمشی و مهاربند ها حدود 60 تا 120 کیلو گرم است.
محاسبه ی تیرآهن به صورت آنلاین
برای محاسبه ی تیرآهن می توانید با مراجعه به سایت های مختلف مقدار آن را به صورت آنلاین به دست آورید. امروزه سایت های آنلاین به دلیل دقت بالایی که در محاسبات دارند بسیار مناسب اند. در نتیجه پیشنهاد می شود برای محاسبه به صورت سریع از طریق این سایت ها اقدام کنید.
اهمیت محاسبه تیرآهن
در ساختمان سازی تیرآهن ها در سه نوع تیرآهن اصلی، فرعی و کلاف مورد استفاده قرار می گیرد. تیرآهن ها در سایز های مختلف تولید و به بازار عرضه می شود. در نتیجه برای استفاده از تیرآهن مورد نیاز با سایز مناسب باید در انتخاب خود دقت کنید و محل قرارگیری را به خوبی بشناسید. معمولا تیرآهن ها در سایز های 8 تا 60 سانتی متری تولید می شوند. اگر شما نوع و مقدار تیرآهن مورد نیاز خود را بشناسید دیگر نیازی نیست برای خرید آن هزینه های اضافی پرداخت کنید. با بررسی نوع ساختمان و مقدار تیرآهن مورد نیاز می توانید مناسب ترین تیرآهن را خریداری کنید و مورد استفاده قرار دهید.
عوامل موثر در محاسبه تیرآهن
- نوع و شکل اسکلت ساختمانی
- تعداد طبقات ساختمان. هرچه تعداد طبقات ساختمان بیشتر شود، استفاده از تیرآهن برای آن مناسب تر است.
- سایز تیرآهن. تیرآهن ها در سایز های 8 تا 60 متری تولید و به بازار عرضه می شود.
- محل استفاده از تیرآهن به این معنا که تیرآهن قرار است در تیر، ستون یا اسکلت ساختمانی مورد استفاده قرار گیرد.
- قیمت تیرآهن و کارخانه سازنده آن. زیرا هر کارخانه تیرآهن را با نوع و سایز مختلف تولید و به بازار عرضه می کند.
خرید تیرآهن در اصفهان
یکی از مصالح پرکاربرد در ساختمان سازی تیرآهن ها هستند. تیرآهن ها در انواع مختلف وجود دارند و هر کدام آن ها در قسمتی از ساختمان مورد استفاده قرار می گیرند. برای اینکه مقاومت سازه در برابر نیرو های برشی و خمشی افزایش پیدا کند باید از تیرآهن استفاده شود. در صورت بی توجه به مزایای تیرآهن ممکن است خسارت های جبران ناپذیری رو به رو شود. قیمت تیرآهن ها به عوامل مختلفی بستگی دارد. به عنوان مثال نوسانات بازار ارز، قیمت و نوع مواد اولیه، کارخانه سازنده، هزینه های مربوط به نگهداری و حمل و نقل، سایز و ضخامت تیرآهن ها و… در قیمت نهایی آن ها تاثیر گذار است. همچنین قبل از خرید تیرآهن باید از وزن مورد نیاز خود اطلاعاتی به دست آورید. زیرا وزن تیرآهن های مورد نیاز نیز در هزینه نهایی تاثیر گذار است. اگر قصد خرید تیرآهن را دارید بهتر است آن را از شرکت های معتبر خریداری کنید. یکی از شرکت های معتبر در فروش انواع مصالح ساختمانی، شرکت فیدار مبین آژند است. شما می توانید با مراجعه به سایت آهن505 از قیمت تیرآهن و دیگر مصالح ساختمانی اطلاعاتی به دست آورید.
در صورت نیاز به مشاوره می توانید با شماره تلفن زیر تماس حاصل فرمایید.
تلفن ثابت: 31505-031 ( شماره تلفن 5 رقمی با پیش شماره اصفهان)
سخن آخر
محاسبه مقدار تیرآهن ساختمانی یکی از مسائلی است که قبل از خرید باید به آن توجه شود. تیرآهن ها یکی از انواع مصالحی هستند که در قسمت های مختلف ساختمانی و صنعتی مورد استفاده قرار می گیرند. برای اینکه تیرآهن در سازه بهتر عمل کند باید از نوع مناسب و در قسمت مناسب به کار رود. هر کدام از تیرآهن ها با توجه به نوعشان کاربرد های مختلفی دارند. در صورتی که محاسبات دقیق هنگام خرید تیرآهن ها صورت نگیرد، ممکن است تیرآهن با مقدار زیاد خریداری شود. تیرآهن هایی که باقی می مانند عملا بی فایده هستند و فقط هزینه اضافی صرف آن شده است. به علاوه اگر تیرآهن کم خریداری شود باید دوباره هزینه های زیادی به جهت خرید مجدد و هزینه های حمل و نقل پرداخت شود. در این مقاله به طور کامل به بررسی محاسبه مقدار تیرآهن ساختمان پرداختیم. امیدواریم مطالب ارائه شده برای شما مفید بوده و از خواندن آن لذت برده باشید. شما عزیزان می توانید سوالات خود را در رابطه با محاسبه مقدار تیرآهن ساختمان با ما در میان بگذارید.
