وزن هر شاخه تیرآهن چقدر است؟
مقدمه
نقش تیر آهن در ساختمان سازی بسیار مهم است. در واقع می توان گفت که تیرآهن به عنوان عنصر اصلی افزایش استحکام سازه و تقویت آن شمرده می شود. زیرا از این محصول به عنوان تیر و ستون های سازه استفاده می گردد. پس تیرآهن نقش کلیدی در تحمل نیرو های خمشی وارد بر سازه را دارد. علاوه بر آن این محصول بایستی در برابر نیرو های برشی از جانب طبیعت (مانند زلزله) از سازه محافظت کند. پس به طور کلی کیفیت این ماده بسیار اهمیت دارد. اما از طرفی وزن تیرآهن تاثیر مستقیم برکیفیت آن دارد. پس ما در این مقاله به بررسی پرسش مهم: وزن هر شاخه تیرآهن چقدر است؟ می پردازیم. تا انتها همراه ما باشید.
فهرست مطالب:
اهمیت وزن هر شاخه تیر آهن
وزن هر شاخه از انواع تیرآهن
وزن پرکاربرد ترین تیرآهن ایران!!
جدول وزن انواع تیرآهن
جدول وزنی هر شاخه تیرآهن در کارخانه های مختلف
خرید تیرآهن ذوب آهن اصفهان
مقایسه تیرآهن اصفهان و کرمانشاه
اهمیت وزن هرشاخه تیرآهن!!
وزن انواع تیرآهن تأثیر مستقیم بر قیمت و کیفیت آن دارد. پس برای خرید این محصول باید اطلاعات فنی مطلوبی داشته و با استاندارد های مربوطه آشنا باشید. اما از جمله مهم ترین آن ها، آشنایی با جدول وزنی تیرآهن است. در کنار جدول وزنی تیرآهن، می توانیم از جدول اشتال و فورمول مربوط به محاسبه وزن، طول و سطح مقطع هر تیرآهن نیز استفاده کنیم. این فورمول بر حسب چگالی 7.8 گرم بر سانتی متر مکعب است. پس توجه و محاسبه وزن استاندارد تیر آهن، کمک می کند تا انتخاب درست تر و با کیفیت تری داشته باشید. و همچنین سبب می شود تا برآورد صحیح تری از هزینه های خود داشته باشید.
بیشتر بخوانید: جدول اشتال چیست؟
وزن هر شاخه از انواع تیرآهن
تیرآهن ها بر اساس استاندارد به چهار دسته تقسیم می شوند. و این چهار دسته شامل IPB، IPE ،CPE و INP می شوند. اما تفاوت انواع این محصول در اندازه ی جان و بال های تیرآهن است. پرکاربرد ترین تیرآهن در بازار فروش، تیر آهن IPB است. که وزن این نوع تیرآهن در سایز 14 و با طول 12 متر، 155 کیلو گرم است. اما سایز 16 از این تیرآهن، 190 کیلوگرم وزن دارد. و این میزان برای تیرآهن 18 مقدار 266 کیلوگرم است.
وزن پرکاربرد ترین تیرآهن ایران !!

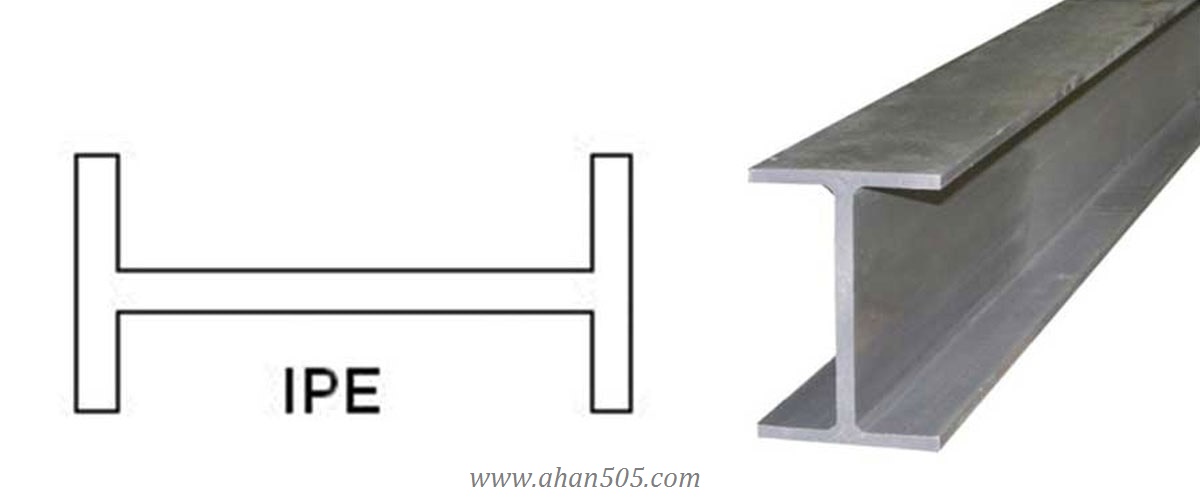

تیرآهن معمولی( IPE) سطح مقطعی به شکل آی (I) انگلیسی دارد. پس ضخامت بال ها در سراسر این تیرآهن ثابت و یکسان است. در ادامه جدول وزنی تیرآهن IPE و همچنین فرمول محاسبه وزن آن را مشاهده کنید.
وزن تیر آهن معمولی = وزن 1 متر از تیرآهن در جدول اشتال * طول تیرآهن بر حسب متر
جدول وزن تیرآهن IPE
|
سایز تیرآهن |
وزن هر متر (kg) |
وزن شاخه 12 متری (kg) |
|
8 |
6 | 72 |
| 10 | 8.1 | 98 |
| 12 | 10.4 | 125 |
| 14 | 12.9 | 155 |
| 16 | 15.8 | 190 |
| 18 | 18.8 | 226 |
| 20 | 22.4 | 269 |
| 22 | 26.2 | 315 |
| 24 | 30.7 | 369 |
| 27 | 36.1 | 434 |
| 30 | 42.2 | 507 |
| 33 | 49.1 | 590 |
| 36 | 57.1 | 686 |
| 40 | 66.3 | 796 |
| 45 | 77.6 | 932 |
| 50 | 90.7 | 1089 |
| 55 | 106 | 1272 |
| 60 | 122 |
1464 |
جدول وزن انواع تیرآهن IPB (H)

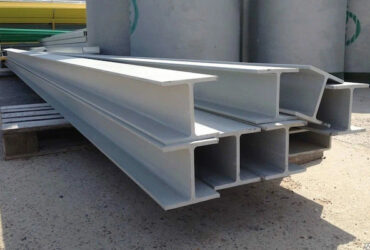

تیرآهن IPB یا همان هاش، سطح مقطعی به شکل هاش(H) انگلیسی دارد. اما تیرآهن H به دلیل ارتفاع و ضخامت بیشتر در قسمت بال‌ها، دارای وزن بیشتری نسبت به تیر آهن معمولی است. پس به نسبت آن، وزن بیشتر قیمت بیشتری را نیز به دنبال دارد. اما به طور کلی این تیرآهن به سه نوع مختلف سبک(HEA-IPBL)، سنگین(HEB-IPBV) و سنگین وعریض(HEM- IPBU) طبقه بندی می شود. در ادامه فرمول محاسبه وزن و همچنین جدول وزنی هر نوع از تیرآهن IPB را مشاهده می کنید.
وزن تیرآهن IPB = طول تیرآهن * وزن 1 متر تیرآهن از جدول اشتال
جدول وزنی تیرآهن H سبک
| سایز تیرآهن | وزن هر متر (kg) | وزن نشاخه 12 متری (kg) |
| 10 | 16.7 | 200.4 |
| 12 | 19.9 | 238.8 |
| 14 | 24.7 | 296.4 |
| 16 | 30.4 | 364.8 |
| 18 | 35.5 | 426 |
| 20 | 42.3 | 507.6 |
| 22 | 50.5 | 606 |
| 24 | 60.3 | 723.6 |
| 26 | 68.2 | 818.4 |
| 28 | 76.4 | 916.8 |
| 30 | 88.3 | 1059.6 |
| 32 | 97.6 | 1171.2 |
| 34 | 105 | 1260 |
| 36 | 112 | 1344 |
| 40 | 125 | 1500 |
| 45 | 140 | 1680 |
| 50 | 155 | 1860 |
| 55 | 166 | 1992 |
| 60 | 178 | 2136 |
| 65 | 190 | 2280 |
| 70 | 204 | 2448 |
| 80 | 224 | 2688 |
| 90 | 252 | 3024 |
| 100 | 272 | 3264 |
جدول وزنی تیرآهن H سنگین
| سایز تیرآهن | وزن هر متر (kg) | وزن نشاخه 12 متری (kg) |
| 10 | 20.4 | 244 |
| 12 | 26.7 | 322 |
| 14 | 33.7 | 390 |
| 16 | 42.6 | 500 |
| 18 | 51.2 | 590 |
| 20 | 61.3 | 720 |
| 22 | 71.5 | 828 |
| 24 | 83.2 | 960 |
| 27 | 93 | 1075 |
| 30 | 103 | 1210 |
| 33 | 117 | 1370 |
| 36 | 127 | 1551 |
| 40 | 134 | 1603 |
| 45 | 142 | 1754 |
| 50 | 155 | 1860 |
| 55 | 171 | 2052 |
| 60 | 187 | 2244 |
جدول وزنی تیرآهن H سنگین و عریض
| سایز وزن | واحد متر KG | وزن شاخه 12 متری (Kg) |
| 10 | 41.8 | 501.6 |
| 12 | 52.1 | 625.2 |
| 14 | 63.2 | 758.4 |
| 16 | 76.2 | 914.4 |
| 18 | 88.9 | 1066.8 |
| 20 | 103 | 1236 |
| 22 | 117 | 1404 |
| 24 | 157 | 1884 |
| 26 | 172 | 2064 |
| 28 | 189 | 2268 |
| 30 | 238 | 2856 |
| 32 | 245 | 2940 |
| 34 | 248 | 2976 |
| 36 | 250 | 3000 |
| 40 | 256 | 3072 |
| 45 | 263 | 3156 |
| 50 | 270 | 3240 |
| 55 | 278 | 3336 |
| 60 | 285 | 3420 |
| 65 | 293 | 3516 |
| 70 | 301 | 3612 |
| 80 | 317 | 3804 |
| 90 | 333 | 3996 |
تیرآهن CPE (لانه زنبوری)
افراد همواره تلاش می کنند تا با انتخاب تیر آهن اصل و با کیفیت، سازه ی خود را ایمن و اطمینان خاطر را برای خود به ارمغان بیاورند. از جمله تیرآهن های باکیفیت در کشور ما تیرآهن های لانه زنبوری هستند. تیر آهن لانه زنبوری سبک تر از دیگر انواع تیر آهن است.چون همانطور که از نام این محصول مشخص است؛ جان تیرآهن پنج ضلعی بوده و شبیه به لانه زنبور است. پس این طراحی و برش در فولاد سبب سبک تر شدن وزن نهایی شده است. با توجه به توضیحات فوق سبک تر شدن تیرآهن قیمت پایین تری را به همراه دارد که به نفع سازندگان است. در ادامه فرمول محاسبه وزن تیرآهن CPE (لانه زنبوری) را مشاهده می کنید.
وزن تیر آهن CPE= طول تیر آهن * وزن 1 متر از تیرآهن لانه زنبوری از جدول اشتال
محاسبه وزن هر شاخه تیرآهن دوبل
گاهی لازم است دو تیرآهن را به یکدیگر جوش دهیم که طی این فرایند تیرآهن دوبل ایجاد می گردد. به دلیل اینکه مهم ترین کاربرد تیرآهن دوبل ساخت ستون است. پس برای ساخت این نوع از تیرآهن به طور معمول، از دو تیر نوع H استفاده می شود. پس به این منظور دو تیرآهن هاش به یکدیگر جوش داده می شود. اما وقتی تعداد طبقات سازه ای افرایش می یابد؛ نیرویی بیشتر از گذشته به ستون ها وارد می شود. پس در نتیجه محاسبه مقدار وزن تیرآهن دوبل اهمیت زیادی دارد.
وزن تیر آهن دوبل= طول تیر آهن H * وزن 1 متر از تیرآهن H از جدول اشتال * 2
(نکته: در فرمول فوق، وزن ورق تقویتی در تیر آهن دوبل محاسبه نشده است.)
جدول وزنی هر شاخه تیرآهن در کارخانه های مختلف
وزن هر تیرآهن با توجه به برند تولید کننده آن در بازار متفاوت است. پس این تفاوت وزن، علت اصلی تفاوت قیمت هر شاخه تیرآهن در کارخانه های متفاوت است. اما در واقع هر کارخانه با توجه به نوع استاندار خود، تیرآهن هایی با وزن متفاوت را تولید می کند. چون هرچه وزن محصول به اعداد جدول وزنی و جدول اشتال نزدیک تر باشد، محصول کیفیت بالاتری دارد. پس در ادامه می توانید جدول وزنی تیرآهن ها را بر اساس برند تولیدکننده آن به طور جداگانه مشاهده کنید.
جدول زیر وزن مربوط به تمام تیرآهن‌های معروف تولید داخل را شامل می شود.
شما می توانید وزن تیرآهن ۱۴ ذوب آهن اصفهان، تیرآهن ۱۶ اصفهان، همچنین وزن تیرآهن 18 اصفهان و دیگر برندهای معروف در سایزهای متفاوت را مشاهده کنید.
| نام برند | سایز تیرآهن | طول شاخه (m) | وزن (kg) |
| ذوب آهن | 12 | 12 | 125 |
| ذوب آهن | 14 | 12 | 155 |
| ذوب آهن | 16 | 12 | 190 |
| ذوب آهن | 18 | 12 | 230 |
| ذوب آهن | 20 | 12 | 275 |
| ذوب آهن | 22 | 12 | 320 |
| ذوب آهن | 24 | 12 | 370 |
| ذوب آهن | 27 | 12 | 435 |
| ذوب آهن | 30 | 12 | 500 |
| فایکو | 14 | 12 | 140 |
| فایکو | 16 | 12 | 170 |
| فایکو | 18 | 12 | 210 |
| فایکو | 20 | 12 | 260 |
| فایکو | 22 | 12 | 310 |
| فایکو | 24 | 12 | 360 |
| اهواز | 14 | 12 | 135 |
| اهواز | 16 | 12 | 170 |
| آرین قزوین | 14 | 12 | 135 |
| آرین قزوین | 16 | 12 | 170 |
| آرین قزوین | 18 | 12 | 200 |
| آرین قزوین | 20 | 12 | 250 |
| آرین قزوین | 22 | 12 | 310 |
| آرین قزوین | 24 | 12 | 355 |
| آرین قزوین | 27 | 12 | 420 |
| یزد | 14 | 12 | 150 |
| یزد | 16 | 12 | 190 |
| یزد | 18 | 12 | 210 |
| یزد | 20 | 12 | 260 |
| یزد | 22 | 12 | 310 |
| ماهان | 14 | 12 | 115 |
| ماهان | 16 | 12 | 160 |
| ماهان | 18 | 12 | 200 |
*نکته:برای بررسی انواع این محصول و خرید هر شاخه تیرآهن، تنها به دنبال مقایسه انواع قیمت ها و در نتیجه خرید ارزان ترین نوع آن نباشید! چون ممکن است تیرآهن های بی کیفیتی را خریداری کنید! پس حتما به اطلاعات دیگر محصول شامل جدول وزنی آن توجه کنید!

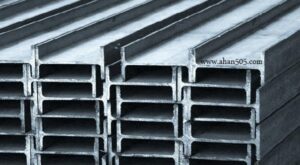

درباره ی تیرآهن ذوب آهن اصفهان
تیرآهن اصفهان باکیفیت ترین تیرآهن در کشور ایران محسوب می شود. چرا که شرکت ذوب آهن اصفهان از جمله معتبر ترین شرکت های تولید تیرآهن و میلگرد و دیگر آهن آلات در ایران است.
محصولات این کارخانه در اصفهان از محبوبیت بسیار بالایی در کشور برخوردار اند. این محبوبیت به کشور ما محدود نمی شود و حتی محصولات این کارخانه به کشور های منطقه نیزصادر می شود.
همین محبوبیت ها باعث شده که افراد سود جو دست به تولید تیرآهن های تقلبی بزنند و آن ها را به جای تیرآهن اصل به فرش برسانند. اما جای نگرانی نیست! چون راه هایی وجود دارند که به شما کمک می کنند تا خرید مطمئنی را تجربه کنید. از جمله آن ها خرید از طریق شرکت های بازرگانی معتبر است. شرکت آهن 505 از جمله آن ها است. چون این مرکز فروش آهن، با خرید مستقیم از کارخانه ذوب آهن اصفهان اطمینان خاطر را برای شما فراهم می کند. در ادامه بیشتر به موارد اطمینان در خرید خواهیم پرداخت.
ویژگی ها:
- برروی بدنه تیرآهن اصفهان، نماد ESCO حک می شود.
- وزن تیرآهن ذوب آهن اصفهان براساس جدول اشتال است.
- این محصول طبق استاندارد IPE تولید می‌شود. IPE یک استاندارد معتبر اروپایی است و طبق آن، باله های تیرآهن به صورت یکنواخت و نازک هستند.
- تیر آهن اصفهان در سایزهای 12 الی 30 تولید و روانه بازار می‌شود.
- و…
تاریخچه:
کارخانه ذوب آهن اصفهان در سال 1346 در منطقه مرودشت طبس واقع در شهر اصفهان تاسیس شد. از سال 1350 تولید این کارخانه با تولید آلیاژ چدن به بهره برداری رسید. در سال 1351 خط تولید این مجموعه گسترده، با راه اندازی بخش فولاد سازی و مهندسی نورد آغاز شد. سالانه حدود 550 هزار تن محصولات فولادی توسط این کارخانه تولید و روانه بازار داخلی و خارجی می شود.
خرید تیر آهن ذوب آهن اصفهان
برای خرید تیرآهن ذوب آهن اصفهان راه های گوناگونی وجود دارد. از جمله خرید مستقیم از کارخانه و یا خرید از طریق بنگاه های فروش. اما اگر بخواهیم در دسترس ترین و از جمله مطمئن ترین راه ها را به شما پیشنهاد کنیم؛ این روش خرید از طریق شرکت های فروش است. چون این شرکت ها با خرید مستقیم از طریق کارخانه های مورد نیاز شما و ارائه قیمت های تضمین شده؛ آسودگی خاطر را برای شما فراهم می کنند.
شما عزیزان می توانید برای مشاهده قیمت لحظه ای انواع تیرآهن های با کیفیت از کارخانه ذوب آهن اصفهان، به سایت آهن 505 مراجعه کنید.
برای دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.
تلفن ثابت: 31505-031 تلفن همراه: 09131184637
بررسی تیرآهن کرمانشاه
یکی دیگر از کارخانه های شناخته شده در کشور ایران، کارخانه فولاد کرمانشاه است. تیرآهن های فولاد کرمانشاه، به دلیل کیفیت بالا، در ساخت سازه های مختلف و قسمت هایی مثل: ستون، خرپا، نعل درگاهی و همچنین برای ساخت پوشش سوله ها مورد استفاده قرار می‌گیرد.
این کارخانه از سال 1382 شروع به کار کرده است. و تا به امروز محصولاتی نظیر تیر آهن، میلگرد، نبشی و ناودانی را تولید می کند. پس موارد فوق نشان می دهد که این تیرآهن های محبوب، به دلیل فروش بالا راه را برای سود جویان باز کرده و موجب تولید موارد تقلبی از آن شده اند. اما ما در این مقاله به این موضوع به طور مکرر اشاره کردیم: که نحوه تشخیص اصالت تیرآهن های گوناگون، استفاده از جدول اشتال است. اما علاوه بر آن موارد زیر ویژگی های تیرآهن کرمانشاه هستند:
ویژگی ها:
- بر روی بدنه تیر آهن نماد JFCO حک می شود.
- این محصول مطابق با استاندار هایIPB و IPE تولید می گردد.
- تیرآهن کرمانشاه از سایزهای 14 الی 22 تولید می‌شود و پرکاربردترین سایز ها مقدار 14، 16 و 18 است.
تاریخچه:
کارخانه نورد فولاد کرمانشاه در سال 1340 در شهرکرمانشاه تاسیس شد. این کارخانه با هدف تولید میلگرد فعالیت خود را آغازکرد. و سالیانه حدود 150 هزار تن محصولات فولادی توسط این کارخانه تولید و روانه بازار داخلی و خارجی می شود. اما در حال حاضر تولید محصولات این کارخانه مطابق با استاندارد و باکنترل کیفیت دقیق، در کنار آزمایش های پی در پی انجام می شود.
مقایسه تیرآهن اصفهان و کرمانشاه:
تفاوت تیرآهن اصفهان و کرمانشاه از لحاظ کیفیت، سایز و استاندارد آن ها است. اما به طور کلی برند های کارخانه های مختلف، ویژگی‌های مختص به خود را دارند. پس این ویژگی ها باعث شده تا هرکدام در شرایط متفاوت کاربرد و کارایی خاص خود را داشته باشند. بنابراین مشخصه های موجود در هر تیرآهن باعث محبوبیت های خاص آن ها نزد مهندسین شده است. به طور مثال تیرآهن اصفهان از سایز 12 الی 30 و تیرآهن کرمانشاه از سایز 14 الی 22 تولید و روانه بازار می شود.
جمع بندی
تیرآهن به عنوان عنصر اصلی افزایش استحکام سازه و تقویت آن شمرده می شود. چون از این محصول به عنوان تیر و ستون های سازه استفاده می گردد. پس تیرآهن نقش کلیدی در تحمل نیرو های خمشی وارد بر سازه را دارد. علاوه بر آن این محصول بایستی در برابر نیرو های برشی از جانب طبیعت (مانند زلزله) از سازه محافظت کند. تیرآهن ها بر اساس استاندارد به چهار دسته تقسیم می شوند و این چهار دسته شامل IPB، IPE، CPE و INP می شوند. اما تفاوت انواع این محصول در اندازه ی جان و بال های تیرآهن است. وزن انواع تیرآهن تأثیر مستقیم بر قیمت و کیفیت آن دارد. پس برای خرید این محصول باید اطلاعات فنی مطلوبی داشته و با استاندارد های مربوطه آشنا باشید.
اگر سوال و یا دیدگاهی درباره ی انواع خرید تیرآهن برای شما وجود دارد؛ خوشحال می شویم که آن را در انتهای مقاله با ما مطرح کنید.
